ATS开关

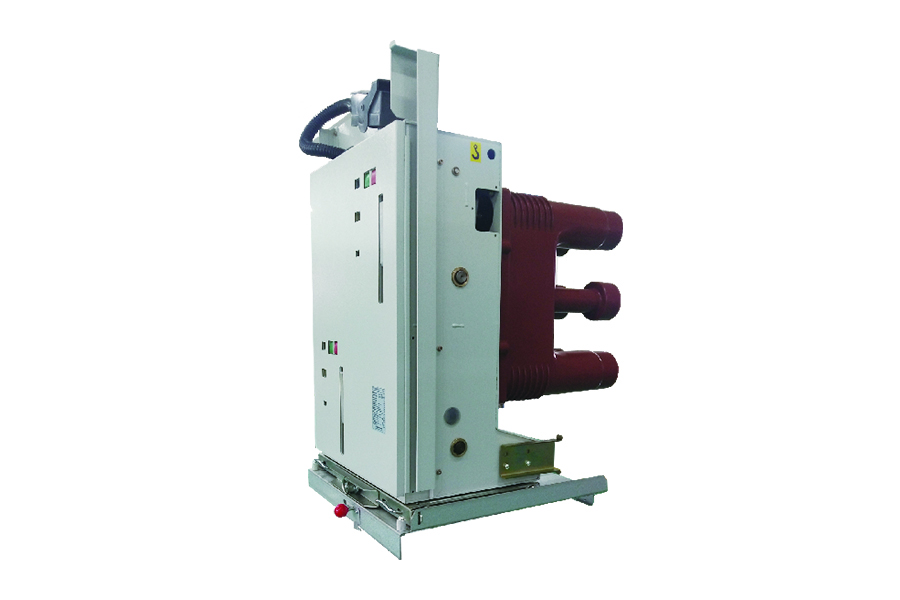

10KV一体式中压双电源自动转换开关


产品简介

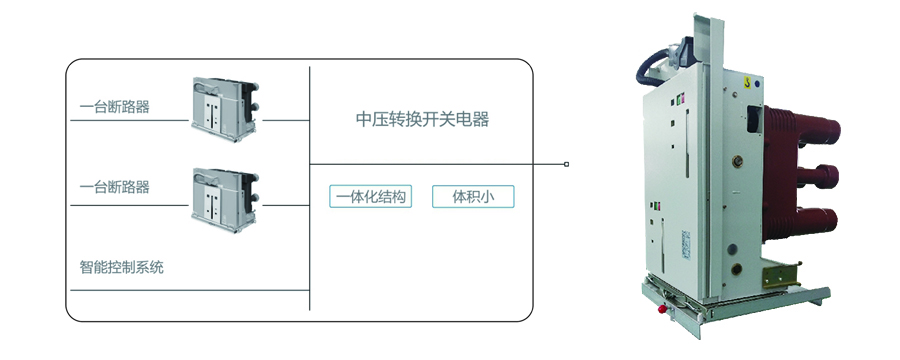

        RNSH-MV系列中压一体式转换开关电器为12kV及以下电源转换系统,是填补国内6kV~12kV双电源领域空白的一款新型产品。本系列中压转换开关电器采用创新的一体化设计,配合专用R201(H)型控制器使用,满足机械电气双重联锁,应用于交流50Hz、额定电压12kV、额定电流至3150A的双路电源供电系统中,当一路电源发生故障时将电路自动切换到另一路正常电源供电,以确保负载连续、安全可靠运行。
        同时该系列产品还具有短路及过流等保护互锁功能,有效避免了负载故障时不必要的再次供电冲击。在常用电源发生故障时,切换装置可以完成与备用电源的自动切换,以保证可靠性和安全性,也可根据负载的需要进行两路电源之间的选择切换,特别适用于不允许断电的重要场所,作为保证连续供电的重要电气控制装置,是与高压真空断路器配套的自投自复型双路电源自动切换装置,为新一代设计新颖、性能完善、安全可靠、自动化程度高、使用范围广的双路电源自动切换产品。



产品特点

A、A级联锁机构

        1.机械联锁

     (1)操作机构采用先进的刚性连杆机械联锁,可靠防止开关误动引起两路电源合闸操作;
     (2)可靠的机械联锁,避免因人为手动操作而引起的两路电源合闸。

        2.电气联锁
        中压自动转换开关专用智能控制器提供可靠的电气联锁功能,同时提供手动/自动闭锁功能。
     (1)电气联锁功能一路电源合闸接通时,保证另外一路电源不合闸接通;
     (2)手/自动闭锁功能,防止非维护管理人员误操作造成不必要的损失。


B、逐级投切功能

        可控制多达24路负载开关的逐级投切。


C、高质量的固封极柱

        1.高可靠性
        灭弧室采用一体式真空固封极柱设计,模块化设计,结构简单,可拆卸零件少,可靠性高。

2.极高的绝缘性能
        将表面绝缘变成体积绝缘,相比空气绝缘,减少了对环境的影响,大大提高了绝缘强度。

3.体积小
        采用环氧树脂作为绝缘材料,能够大大的缩小相间距离,从而可以减少产品的安装体积。


D、操作机构和结构设计

       1.结构简单实用,故障点少,故障几率低;
       2.模块化设计,部件标准化程度高;
       3.机构拆卸方便,维护工作量少;
       4.自带手柄,可进行手动储能,操作方便;
       5.具有重合闸功能;
       6.具有明显通断位置指示、可选配挂锁功能;
       7.可手动/电动储能和分合闸操作,也可远程操作。


E、优越的转换能力

        优越的关合和开断转换能力,转换能力TC-4A,适用于安全设施供电系统(应急负载),且供电系统要求连续性供电的场所。


F、手车式结构

        整体采用手车式结构,有工作位置、试验位置、隔离位置。


使用环境

使用场所:户内,周围空气没有明显受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽和盐雾的污染;
环境温度:-25℃~+40℃,日平均温度不超过35℃;
海拔:不超过1000m;
相对湿度:最大日平均湿度不超过95%,最大月平均湿度不超过90%;
地震强度:不超过8度;
正常湿度:正常湿度条件下不产生凝露;
特殊使用条件:在超过GB/T 10151和本标准规定的正常环境条件下使用时,由用户和制造厂协商确定。
